Spiralwärmetauscher

Das Produkt wird verwendet, um den Wärmeaustauschprozess zwischen verschiedenen Arbeitsmitteln zu organisieren, die feste Partikel und Elemente mit geringem Gewicht und Volumen enthalten.

Vorteile von Spiralwärmetauschern:

1. der Betrieb des Spiralwärmetauschers ist in einem weiten Temperatur- und Druckbereich möglich;
2. relativ kleine Abmessungen im Verhältnis zur Wärmeaustauschfläche;
3. es ist möglich, den Spiralwärmetauscher bei hohen Belastungen zu betreiben;
4. der Spiralwärmetauscher wird während des Betriebs nicht verschmutzt, was Wartungskosten spart, zumal dieser Wärmetauscher selbst bei stark kontaminierten Stoffen selbstreinigend ist;
5. unterschiedlicher Verbrauch zweier Arbeitsumgebungen im Verhältnis zueinander;
6. der Spiralwärmetauscher zeigt beim Betrieb leichte Druckverluste an;
7. Schließlich gibt es bei der Bestellung eines Spiralwärmetauschers eine große Auswahl an verschiedenen Dichtungsarten, Kanalquerschnitten, deren Breite usw.

Spiralwärmetauscher können in Bereichen wie Erdölraffinerie, chemische Industrie, Papier- und Zellstoffindustrie, Metallurgie, Textilindustrie, Bergbau- und Verarbeitungsindustrie sowie Gas- und Koksvorkommen und Sterilisationsprozessen eingesetzt werden.

Eigenschaften von Spiralwärmetauschern: vom Heizen und Kühlen bis zur Wärmerückgewinnung, Kondensation und Verdampfung. Die Arbeitsfaktoren eines Spiralwärmetauschers können beliebig sein: Suspensionen, Flüssigkeiten, Abwasser, Polymere und Schlämme sowie viskose Flüssigkeiten und Flüssigkeiten, in denen feste Partikel und Elemente vorhanden sind.

Vorrichtung von Spiralwärmetauschern

Das Hauptelement in einem Spiralwärmetauscher ist ein spiralförmig gerolltes Stahlblech. Das Ergebnis kann zwei oder vier Strömungskanäle sein. Das Stahlblech wird, wenn es im Gehäuse platziert wird, durch Schweißen an den Enden mit dem Mantel verbunden. Damit die gesamte Konstruktion des Spiralwärmetauschers zuverlässig und steif ist, werden spezielle Dornen an einer Seite des Stahlblechs befestigt. Im Inneren des axialen (zentralen) Rohres wird eine Trennwand montiert, die dann zwei Kollektoren bildet, die nicht miteinander interagieren. Dieses zentrale Rohr dient als Basis für Stahlbleche. Die Trennwand kann auch verschiedene Modifikationen haben, aber dies hängt bereits von den spezifischen Arbeitsbedingungen des Spiralwärmetauschers ab und davon, was Sie als Ergebnis erhalten möchten.

Um verschiedene Einlass- und Auslassrohre in den Kanalwänden zu verbinden, werden Löcher hergestellt. Die Strömungsgeschwindigkeit des Arbeitsmediums durch den Spiralwärmetauscher ist direkt proportional zur aktuellen Position und ändert sich außerdem ständig. Das Arbeitsmedium, das sich entlang eines rotierenden Kanals bewegt, stößt auf spezielle Trennspitzen und es entstehen keine Turbulenzen. Das Fehlen von Turbulenzen wirkt sich positiv auf den gesamten Wärmeaustauschprozess aus, selbst bei relativ geringen Betriebsgeschwindigkeiten des Mediums. Dadurch wird auch die Gesamtverschmutzung des Spiralwärmetauschers reduziert.

In einem Spiralwärmetauscher kann sich das Arbeitsmedium in drei Hauptströmungsschemata bewegen: Gegenstrom, quer oder parallel. Es wird am häufigsten ein Gegenstromschema verwendet, aber es ist möglich, diese Schaltungen in einer Kombination zu kombinieren.

Ein Leck in den Spiralwärmetauschern ist ausgeschlossen. Zuverlässigkeit gewährleistet die Integrität der Kanäle, durch die die Arbeitsumgebung verläuft. Die Integrität hängt direkt von der Qualität der Verbindungsnaht zwischen den Stahlblechen und dem Wärmetauschergehäuse ab, aber in 100% der Fälle ist diese Naht sogar zuverlässiger als eine einfache Stahlblechwand.

Der Spiralwärmetauscher wird auf dem Stützrahmen montiert, was wiederum die Stabilität der gesamten Konstruktion gewährleistet und in jeder geeigneten Position installiert werden kann. Es ist auch möglich, zusätzliche Geräte, z. B. Geräte, die Überdruck und atmosphärische Luft ablassen, an den Wärmetauscher anzuschließen.

Sie können den Spiralwärmetauscher wählen, den Sie in unserem Unternehmen benötigen. Als Ergebnis erhalten Sie in kürzester Zeit eine kompetente Berechnung des Spiralwärmetauschers, seine Zeichnung, technische Parameter und eine bestimmte Herstellungszeit.

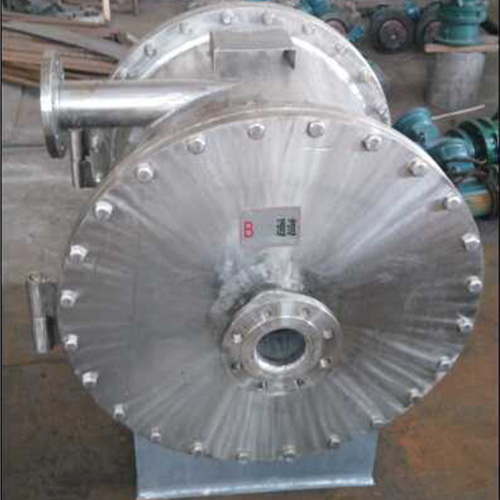

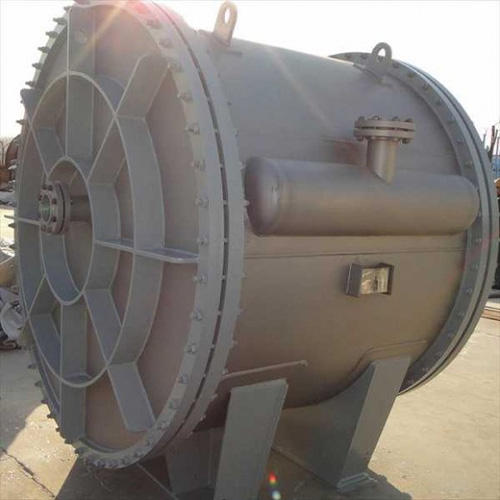

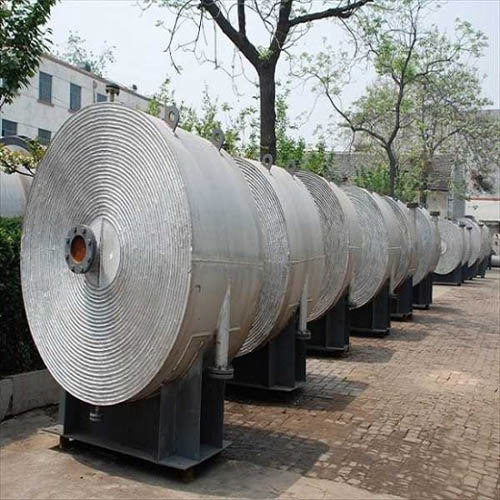

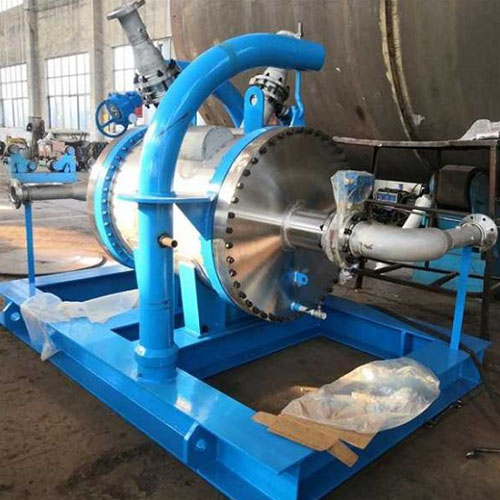

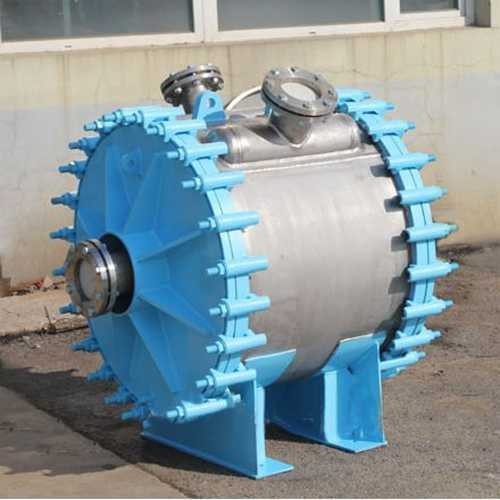

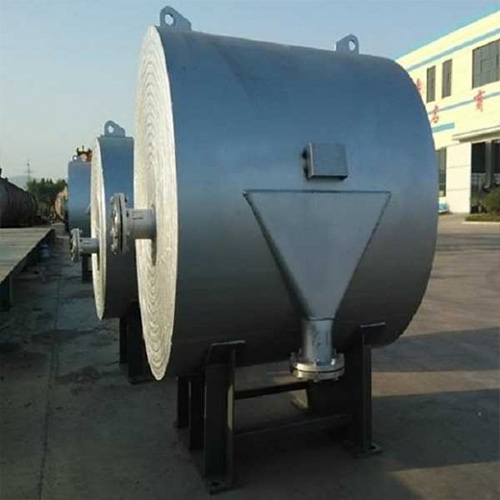

Wir laden Sie ein, einige Bilder unserer Produkte zu sehen.
