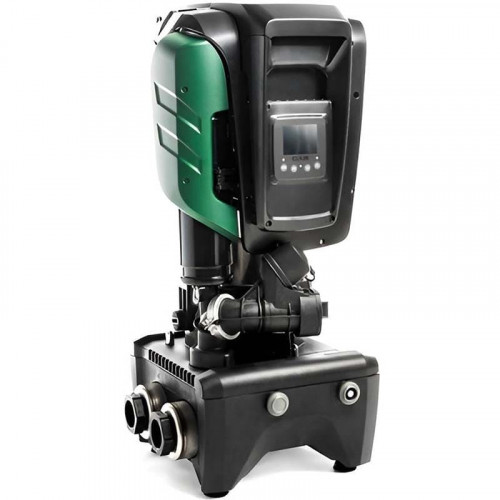

DAB ESYBOX MAX 45/120 M220-240 PUMPE Industrielle automatische Pumpstation zur Druckerhöhung, 60217358

ESYBOX MAX ist ein integriertes Pumpensystem zur Druckerhöhung in Wohn- und Gewerbegebäuden. Es ist in drei Leistungsstufen erhältlich. Das System besteht aus modularen Elementen, die Konfigurationen mit einer, zwei, drei oder vier Pumpen ermöglichen. Dadurch deckt es den Bedarf von mittleren und großen Wohngebäuden sowie von Hochhäusern (über 14 Stockwerke) ab. Jedes Modul umfasst eine hydraulische Anschlussbasis und eine Pumpeneinheit mit: einer elektronischen, vertikalen Mehrstufenpumpe, Display, WLAN-Modul, Drucksensoren, einem Rückschlagventil in der Druckleitung und einem Ausdehnungsgefäß – alles vollständig integriert. Die innovative Trägerbasis und die drahtlose Kommunikation zwischen den Pumpen ermöglichen die Montage des Systems direkt vor Ort (O.S.A.-Konzept), sogar durch eine einzelne Person. Der Frequenzumrichter hält den Druck konstant, indem er die Motordrehzahl verbrauchsabhängig anpasst. Der Permanentmagnetmotor mit Wasserkühlung gewährleistet hohe Effizienz und Energieeinsparung. Das große Display ermöglicht die einfache Einstellung und Anzeige von Parametern auf einem Smartphone. Steuerung und Überwachung erfolgen über die H2D-App und das Webportal. Alarmbenachrichtigungen werden per E-Mail oder App versendet. Das Erweiterungsmodul (esy I/O, optional) ermöglicht die Integration in ein Gebäudeleitsystem (BMS). TECHNISCHE DATEN: Betriebsbereich: Fördermenge bis zu 17,4 m³/h (pro Pumpe), Förderhöhe bis zu 96 m Fördermedium: sauber, frei von Feststoffen oder abrasiven Partikeln, niedrigviskos, nicht aggressiv, nicht kristallisiert, chemisch neutral Flüssigkeitstemperatur: bis zu +50 °C Max. Umgebungstemperatur: +55 °C Max. Eingangsdruck: 5 bar Nenndruck (PN): 12 bar (1200 kPa) Max. Differenzdruck: • 9,4 bar (85/120) • 6,7 bar (60/120) • 5,7 bar (45/120) Druckeinstellbereich: 1–12 bar (Werkseinstellung: 3 bar) Maximale Saughöhe: 4 m (mit Fußventil). Schutzart des Motors: IPX5. Isolationsklasse: F. Laufrad: Technopolymer mit Edelstahlscheiben. Stromversorgung: • Einphasig 208–240 V, 50/60 Hz. • Dreiphasig 380–480 V, 50/60 Hz. Aufstellung: stationär, vertikal. Wasserqualität: sauber, frei von Feststoffen oder abrasiven Partikeln, nicht viskos, nicht aggressiv, nicht kristallisiert und chemisch neutral.
