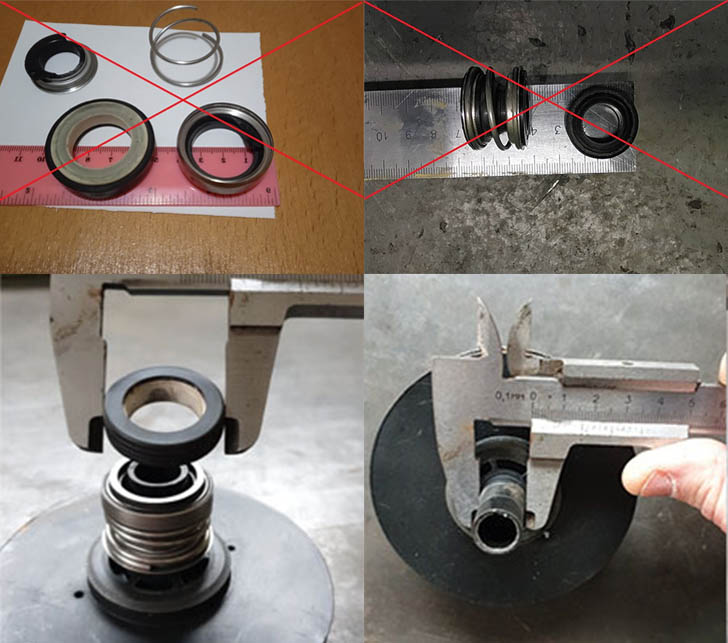

Um die Abmessungen zu überprüfen, benötigen Sie einen Messschieber und eine Dichtungsprobe, die immer aus zwei Teilen besteht:
- teil mit von der Welle ausgebautem Federteil,
- ein permanenter Ring, der aus dem Pumpengehäuse austritt (es wird oft vergessen, es herauszuziehen). Verschiedene feste Ringe können zu demselben Teil mit einer Feder passen, daher ist es wichtig, sie nicht zu vergessen! Die Markierung wurde vom Federteil kopiert Nein anwendbar auf festen Ring!
Um herauszufinden, ob das Siegel auf Lager ist, müssen Sie die vollständige Kennzeichnung überprüfen:
- Dichtungsart (2100, MG12, MG1 usw.), nach dem Katalog der Gleitringdichtungen ausgewählt-suchen Sie nach etwas, das dem Foto ähnelt, und überprüfen Sie dann die Abmessungen.
- Durchmesser der Welle messen Sie die Welle selbst mit dem Bremssattel. Wenn die Welle nicht verfügbar ist, messen Sie die Probe an der schmalsten Stelle des elastischen Bandes. Die gemessene Größe muss etwas kleiner als der Wellendurchmesser sein, da die Dichtung eng an der Welle anliegt.
- Typ des festen passenden Rings - es ist nichts auf dem Ring geschrieben, also messen Sie den äußeren Montagedurchmesser mit dem angebrachten Gummiband und die Höhe des Rings vom Gummiband bis zum giftigen Teil. Vergleichen Sie diese Größen mit den Größen in den Abstandsgrößentabellen (z. B. in der Abstandsgrößentabelle). G6, G60, G9, G606, BT usw.). Bitte beachten Sie, dass in den Tabellen die Abmessungen mit dem angebrachten Gummiband angegeben sind! Wenn sich Ihr Ring in Staub gestreut hat, messen Sie das Nest an der Stelle, an der es eingesetzt wurde.
- Gummiart und Reibungsdampfmaterial. Wenn Sie es nicht wissen, beschreiben Sie das Vorhandensein von Schleifmitteln (Sand usw.), Temperatur, Chemikalien. Aggressivität.
Je nachdem, welche Antworten wir auf diese Fragen erhalten, wird das eine oder andere Gleitringdichtungsmodell ausgewählt. Beachten Sie, dass ein Gleitringdichtungsmodell, das für neutrale Medien ohne Schleifmittel entwickelt wurde, nicht lange mit chemisch aggressiven Flüssigkeiten mit Schleifmittel arbeiten wird, daher ist die richtige Auswahl von Gummimaterialien und Gleitpaarungen wichtig. Die Anforderungen müssen die Marke des Geräts angeben, auf dem die Dichtung installiert ist.
